四川一分鐘海灣消防教你看懂防爆環境標志

發布日期：2024-04-15 09:56:01 瀏覽量：8112

一分鐘四川海灣消防教你看懂防爆環境標志

GB/T 3836爆炸性環境系列標準已于2022年5月1日正式實施，下面我們將結合新版標準的內容，深入介紹并總結爆炸性氣體環境場所使用Ex設備的防爆標志知識，以便更好地保障工作人員的生命安全和設備的穩定運行。

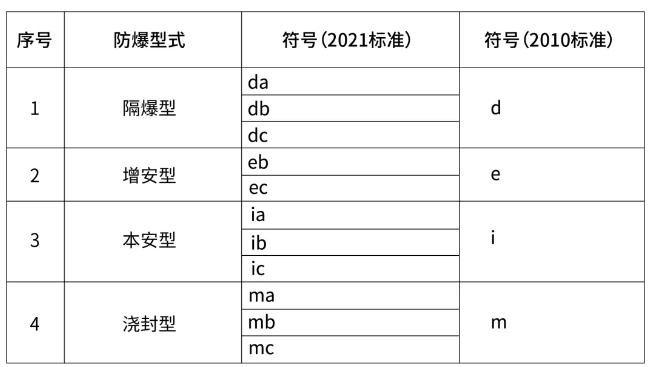

新舊防爆標志對比

以四川J-SAM-GST9116手動火災報警按鈕防爆標志為例：

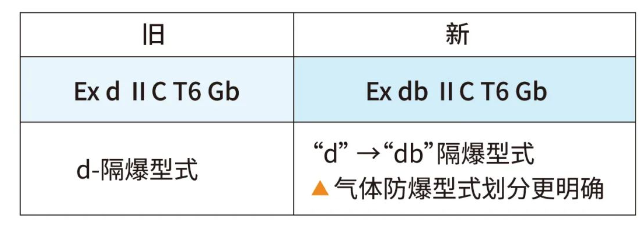

氣體防爆

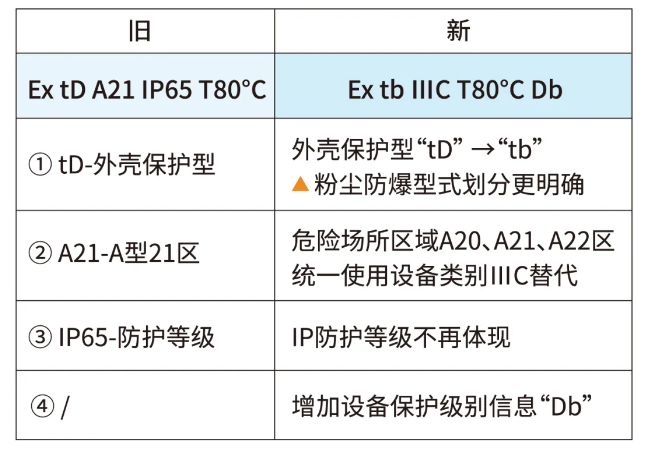

粉塵防爆

一

爆炸性氣體環境使用Ex設備的

防爆標志應包括：

①防爆標識+②防爆型式+③設備類別+④更高表面溫度+⑤設備保護等級

①~⑤要求的Ex標志應按照上述列項中給出的順序排列，彼此之間應有小的間隔。

①

防爆標識 Ex

Ex設備符合標準GB3836.1 章中所列專用標準的一個或多個防爆型式。

②

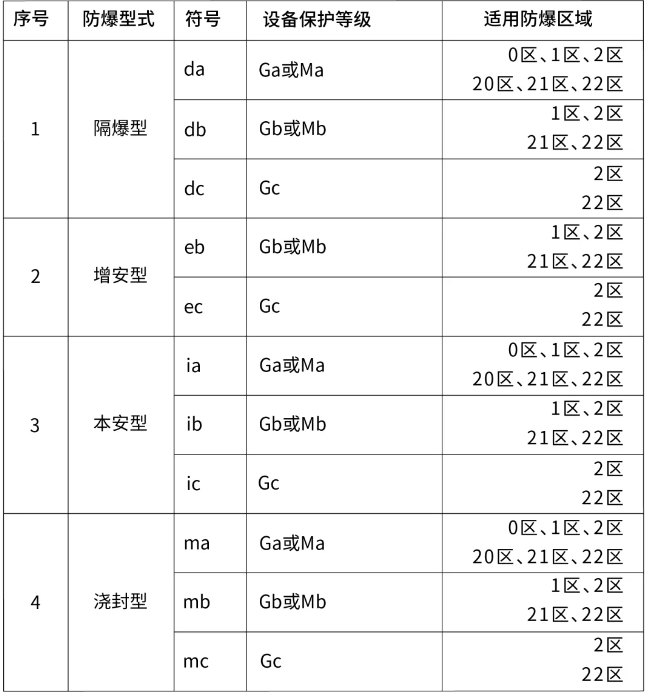

防爆型式

③

設備類別

I類

用于煤礦瓦斯氣體環境。

Ⅱ類

用于除煤礦瓦斯氣體環境之外的其他爆炸性氣體環境。

ⅡA類：代表性氣體是丙烷；

ⅡB類：代表性氣體是乙烯；

ⅡC類：代表性氣體是氫氣和乙炔。

Ⅲ類

用于除煤礦之外的爆炸性粉塵環境。

ⅢA類：可燃性飛絮；

ⅢB類：非導電性粉塵；

ⅢC類：導電性粉塵。

④

更高表面溫度

I類電氣設備

■ 150℃，當電氣設備表面可能堆積煤塵時；

■ 450℃，當電氣設備表面不會堆積煤塵時；

Ⅱ類電氣設備

規定的溫度組別或規定的更高表面溫度或使用環境中具體氣體的點燃溫度，滿足三者之一。

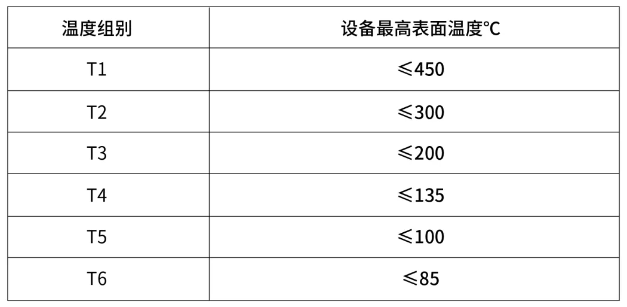

Ⅱ類電氣設備的更高表面溫度分組：

Ⅲ類電氣設備

Da更高表面溫度：在最少200mm的粉塵包圍設備所有面的情況下測定

Db更高表面溫度：按照以下3種配置之一進行測定

a) 無粉塵層的更高表面溫度測定

b) 規定粉塵層的更高表面溫度測定

c) 具有規定設備方向的粉塵層的更高表面溫度測定

⑤

設備保護等級

★

示例

1) Ex db ⅡC T6 Gb

含義：使用隔爆型“d”外殼的設備，更高表面溫度組別T6，用于除煤礦瓦斯氣體環境外的ⅡC級爆炸氣體環境，設備保護等級Gb。

2) Ex tb ⅢC T80°C Db

含義：使用外殼保護型“t”的設備，更高表面溫度80℃，用于除煤礦之外的導電性粉塵爆炸性粉塵環境，設備保護等級Db。

3) Ex ib tb IIIC T80℃ Db

含義：使用本安型“i”和外殼保護型“t”復合形式設備，更高表面溫度80℃，用于除煤礦之外的導電性粉塵爆炸性粉塵環境，設備保護等級Db。
